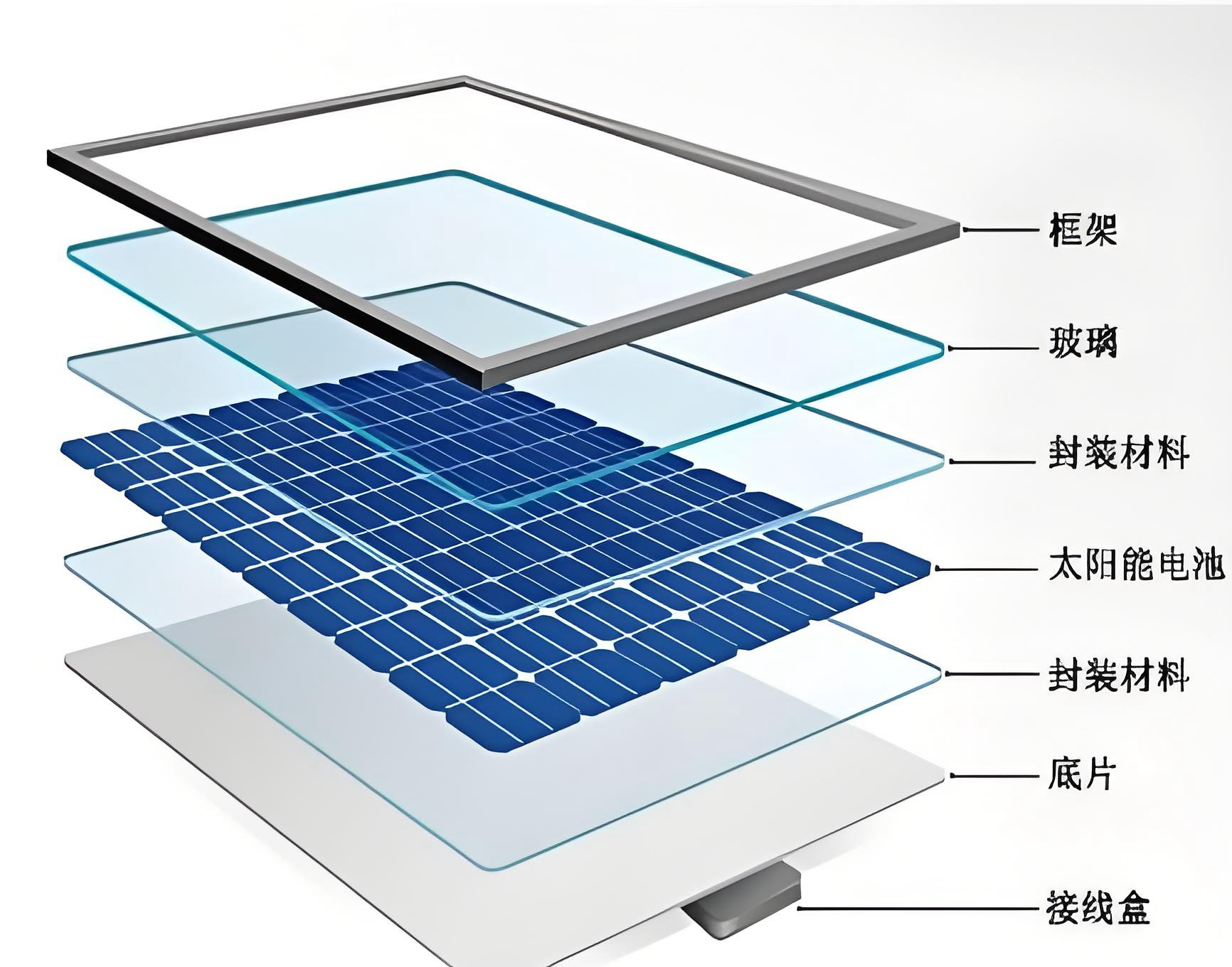

在光伏组件封装环节，含氟背板与 EVA 胶膜的粘结强度是决定组件 25 年以上户外使用寿命的核心指标。传统工艺中，背板表面因氟材料的低表面能特性（接触角＞90°）和裁切 / 运输过程中的污染物残留，导致层压后剥离强度仅 3-5N/cm，长期使用易出现脱层、进水等致命缺陷。通过艾优威等离子表面处理设备对背板表面进行预处理，可系统性解决这一行业痛点，使 EVA 胶膜与背板的剥离强度提升至 15N/cm 以上，同时抑制电势诱导衰减（PID 效应），推动光伏组件可靠性实现质的飞跃。

一、设备应用工艺：含氟背板表面活化改性

采用艾优威常压等离子处理设备，针对 TPT/TPE 等含氟背板（厚度 0.25-0.4mm）的表面处理，分为 3 个核心工艺步骤：

1. 污染物深度清除

• 设备参数：采用氧气（O₂）为气源，功率 400W，处理速度 1.5m/min，喷嘴距背板表面 8mm；

• 作用原理：等离子体中的高能氧自由基与表面有机污染物（如硅烷脱模剂、胶带残留）发生氧化反应，生成 CO₂和 H₂O 挥发，同时氩离子（Ar⁺）物理轰击去除纳米级粉尘；

• 工艺效果：表面有机残留量从 5×10⁻⁶g/cm² 降至＜1×10⁻⁷g/cm²，粗糙度 Ra 从 0.1μm 提升至 0.3-0.5μm，为后续活化奠定基础。

2. 活性基团定向引入

• 设备参数：切换为氧气 - 氮气混合气（O₂:N₂=1:3），功率 350W，处理时间 20s/m²；

• 作用原理：等离子体刻蚀背板表面氟碳键（C-F），同时引入羟基（-OH）、羧基（-COOH）等极性基团。XPS 检测显示，处理后表面氧元素含量从 12% 提升至 28%，活性基团密度达 3.2×10¹⁴个 /cm²；

• 工艺效果：背板表面接触角从 92° 骤降至 25° 以下，EVA 胶膜的浸润面积提升 40%，剥离强度从 5.2N/cm 跃升至 18.7N/cm，远超 GB/T 19394-2021 标准。

3. 界面化学键增强

• 设备参数：搭配等离子辅助接枝模块，通入丙烯酸（AA）单体，功率 500W，沉积厚度 10-20nm；

• 作用原理：等离子体引发丙烯酸单体聚合，在背板表面形成含羧基的接枝层，与 EVA 胶膜中的醋酸乙烯酯基团形成氢键和酯键交联；

• 工艺效果：经 1000 小时湿热老化（85℃/85% RH）后，剥离强度保持率从 60% 提升至 85%，显著抑制 PID 效应（25 年效率衰减率从 20% 降至 8% 以下）。

二、性能突破：对比传统工艺与设备应用效果

通过等离子表面处理设备处理后，光伏背板封装的关键工艺指标实现显著提升，具体对比如下：

三、应用价值总结

艾优威等离子表面处理设备通过 “去污染 - 活化 - 接枝” 一体化工艺，从根本上解决了含氟背板与 EVA 胶膜的粘结难题，使光伏组件的耐候性、密封性和发电效率稳定性达到国际领先水平。
